Konzentrisches Rauchrohr: Funktion und Vorteile
Geschrieben von Dries Nijs3 Min. Lesezeit
Konzentrisches Rauchrohr: Funktion im Überblick

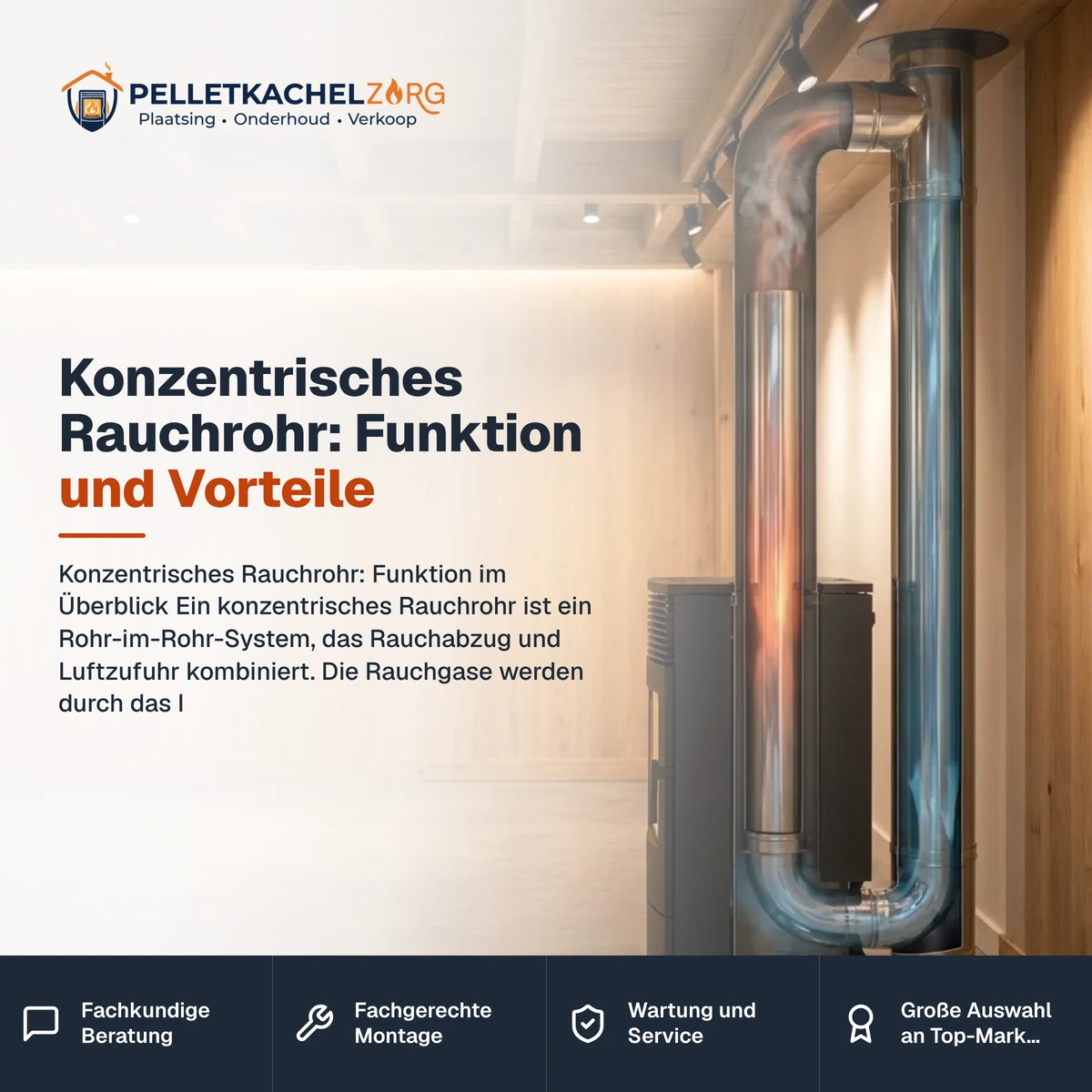

Ein konzentrisches Rauchrohr ist ein Rohr-im-Rohr-System, das Rauchabzug und Luftzufuhr kombiniert. Die Rauchgase werden durch das Innenrohr nach außen geleitet, während frische Luft durch das Außenrohr einströmt. So heizt Ihr Gerät luftdicht.
Ideal für gut isolierte Häuser und viele Pelletöfen.
Ein konzentrisches Rauchrohr ist ein Rohr-im-Rohr-System, bei dem die Rauchgase durch das Innenrohr nach außen geleitet werden und frische Verbrennungsluft durch das Außenrohr angesaugt wird. Ihr Gerät bezieht die Luft direkt von außen, ohne Innenluft zu verbrauchen. Das ermöglicht luftdichtes oder raumluftunabhängiges Heizen.
Diese Konstruktion eignet sich hervorragend für gut isolierte oder luftdichte Häuser und viele Pelletöfen. Im Folgenden erfahren Sie mehr über die Funktion, die Vorteile, die Nachteile und wann das System für Ihre Situation geeignet ist.
Konzentrisches Rauchrohr versus klassisches Rohr mit separater Luftzufuhr
Die Funktionsweise ist einfach zu verstehen. Im Kern des Rohrs befindet sich das Innenrohr, das die heißen Rauchgase Ihres Pelletofens nach außen leitet. Darum herum befindet sich ein Raum, das Außenrohr, durch das kühle Außenluft zum Gerät strömt.
Dieser entgegengesetzte Luftstrom hat einen praktischen Effekt. Die frische Luft nimmt unterwegs einen Teil der Wärme der Rauchgase auf. Ihr Ofen erhält also vorgewärmte Luft, was die Verbrennung stabiler macht und Wärmeverluste reduziert.
Ein konzentrisches Rauchrohr kombiniert Rauchabzug und Luftzufuhr in einem System, ideal für luftdichtes Heizen.
Nach Norm installiert
Unsere Montage folgt der Anleitung und den geltenden Normen. Sie erhalten ein System, das sicher und luftdicht funktioniert.
Erfahrung mit konzentrischen Systemen
Wir installieren täglich Rauchrohre für Pelletöfen in Limburg und Umgebung. Konzentrische Installationen sind vertraute Arbeit.
Die Vorteile eines konzentrischen Rauchrohrs im Überblick
Raumluftunabhängiges Heizen: Das Gerät nutzt keine Innenluft, sondern bezieht die Verbrennungsluft direkt von außen.
Mehr Sicherheit: Durch die eigene Luftzufuhr sinkt das Risiko von Unterdruck und Rückschlag von Rauchgasen im Haus.
Besserer Wirkungsgrad: Die warmen Rauchgase im Innenrohr erwärmen die angesaugte Luft im Außenrohr bereits etwas vor.
Eine saubere Durchführung: Rauch und Luft teilen sich dieselbe Öffnung, was die Verarbeitung von Fassade oder Dach vereinfacht.
Mehr Komfort: Keine kalten Zugluftlöcher oder zusätzlichen Gitter erforderlich, um den Ofen mit frischer Luft zu versorgen.
Wann ist ein konzentrisches Rauchrohr geeignet
Ihr Haus ist gut isoliert oder luftdicht gebaut.
Sie installieren einen Pelletofen, der für einen luftdichten Anschluss geeignet ist.
Das Gerät hat einen Anschluss für externe Luftzufuhr.
Sie möchten eine gepflegte Durchführung durch Fassade oder Dach anstelle mehrerer Öffnungen.
Ein Belüftungssystem D oder eine leistungsstarke Dunstabzugshaube kann Unterdruck im Haus verursachen.
Worauf Sie bei einem konzentrischen Rauchrohr achten sollten
Achten Sie bei einem konzentrischen Rauchrohr besonders auf den richtigen Durchmesser, die zulässige Länge und die Kondensatabfuhr. Pelletrauchgase sind relativ kühl, wodurch sich Kondensat im Rohr bildet. Eine gute Auffangvorrichtung verhindert langfristig Leckagen und Korrosion.
Lesen Sie daher warum Kondensatabfang wichtig ist bei Pelletöfen. Welches System Sie benötigen, hängt von Ihrem Gerät ab, daher ist welches Rauchrohr Sie für einen Pelletofen benötigen ein guter nächster Schritt.
Ein konzentrisches Rauchrohr hat auch seine Tücken. Das System ist in der Regel teurer als ein Einzelrohr und erfordert ein Gerät mit separatem Luftanschluss. Die maximale Länge und die Anzahl der Biegungen sind begrenzt, da ein zu langer Weg den Zug bremst. Bei einem älteren, weniger luftdichten Haus wiegt der Vorteil oft weniger schwer.
Auch die Durchführung verdient Aufmerksamkeit. Bei einem Wanddurchgang gelten Regeln für den Abstand zu Fenstern, Nachbarn und der Dachkante. Sehen Sie sich im Voraus die Hinweise für eine Wanddurchführung für Ihren Ofen an.
Nuancen und Vorschriften in Belgien und den Niederlanden
Die Eignung und die Vorschriften unterscheiden sich je nach Gerät und Haus. In Belgien gelten unter anderem die NBN-Normen und kommunale Vorschriften. In den Niederlanden variieren die Regeln je nach Gemeinde, und Sie sollten auf das Baugesetzbuch und die Anleitung achten. Befolgen Sie immer die Montageanleitung des Herstellers und betrachten Sie Ihre Gemeinde, Region und Versicherung als verbindliche Quelle.
Denken Sie daran, dass ein konzentrisches Rauchrohr ein Mittel ist, kein Selbstzweck. Es bietet den größten Vorteil in einem luftdichten Haus mit einem geeigneten Gerät. In anderen Situationen kann ein klassisches Rohr mit separater Luftzufuhr genauso gut oder sogar besser funktionieren.
Nicht jeder Ofen ist für einen konzentrischen Anschluss geeignet, und nicht jedes Rohr darf konzentrisch enden. Manchmal ist ein doppelwandiges System die bessere Wahl, zum Beispiel bei einem langen vertikalen Verlauf. Lesen Sie, wann ein doppelwandiges Rauchrohr erforderlich ist. Wenn Sie unsicher sind, lassen Sie die Installation im Voraus von einem Fachmann überprüfen.
Rauchrohr installieren oder überprüfen lassen?
Verwandte Artikel
Häufig gestellte Fragen
Ein konzentrisches Rauchrohr ist ein Rohr-im-Rohr-System. Die Rauchgase verlassen das Haus durch das Innenrohr, während frische Verbrennungsluft durch das Außenrohr angesaugt wird. So verbraucht Ihr Gerät keine Innenluft.
Nein, Ihr Pelletofen muss einen Anschluss für externe Luftzufuhr haben. Nur dann arbeitet das Gerät raumluftunabhängig. Überprüfen Sie immer die Anleitung oder fragen Sie um Rat, bevor Sie sich entscheiden.
Der größte Vorteil ist, dass Ihr Gerät frische Luft von außen bezieht und keine Innenluft verbraucht. Das ist sicherer bei luftdichten Häusern und verhindert Zugluft und Unterdruck.
Oft ja, aber es gelten Regeln für den Abstand zu Fenstern, Nachbarn und der Dachkante. Die Vorschriften unterscheiden sich je nach Gemeinde und Region, daher lassen Sie Ihre Installation im Voraus überprüfen.
